Kubernetes Architecture

쿠버네티스 아키텍처는 컨테이너화된 워크로드를 안정적이고 적응 가능한 환경을 제공하기 위해,

여러 서버와 클러스터에 분산된 컴포넌트들이 함께 동작하는 집합입니다.



쿠버네티스 클러스터는 크게 컨트롤 플레인Control plane과 워커 노드 Worker Node 로 구성됩니다.

지금부터 쿠버네티스 아키텍처의 중요 요소들을 이해하도록 해당 개념을 다루며,

본 글에서는 컨트롤 플레인에 해당하는 컴포넌트를 살펴보도록 하겠습니다.

워커 노드에 해당하는 글은 다음 글로 찾아뵙겠습니다.





Kubernetes Components

Kubernetes 아키텍처는 master-worker 모델 구조를 따릅니다.



컨트롤 플레인에 해당하는 master는 워커 노드들을 관리하며,

Pod들로 캡슐화된 컨테이너들은 워커 노드들 내에 배포되어 실행됩니다.

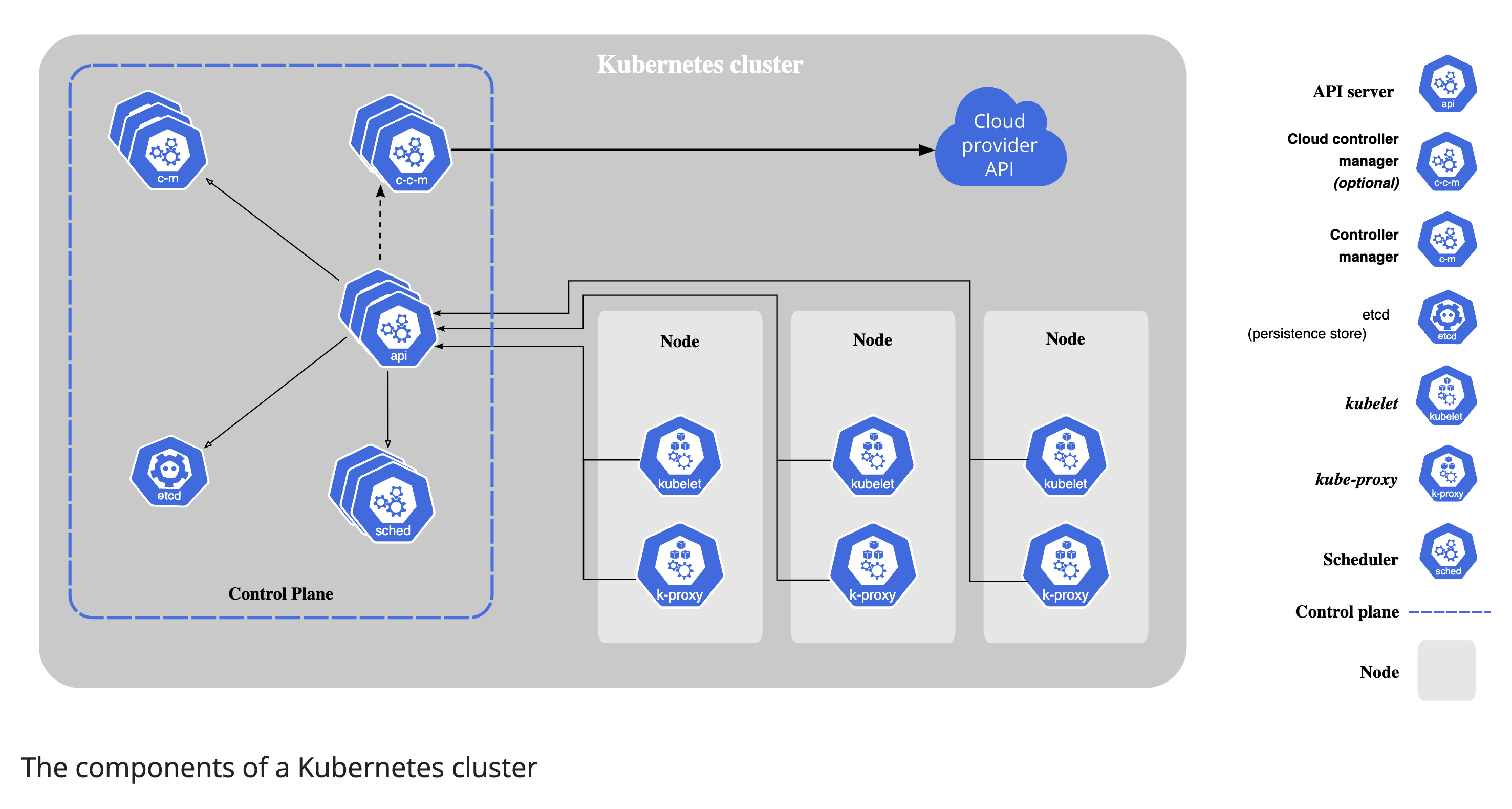

그럼 지금부터 아래 아키텍처에 나타난, 중요 구성 요소에 대해 알아보겠습니다.





https://kubernetes.io/docs/concepts/overview/components/







Control Plane

Control Plane은 컨테이너 오케스트레이션을 담당하며 클러스터의 상태를 유지합니다.

Control Plane은 아래와 같은 네 가지 구성 요소로 구성되며, 각각 특정 작업을 담당합니다.



✔️ kube-apiserver: Kubernetes API를 노출하는 컴포넌트 kubectl 로부터 리소스를 조작하라는 지시를 받음

✔️ etcd: 고가용성을 갖춘 분산 key-value 스토어, 쿠버네티스 클러스터의 백킹 스토어로 사용됨

✔️ kube-scheduler: 노드를 모니터링하고 컨테이너를 배치할 적절한 노드를 선택

✔️ kube-controller-manager: 리소스를 제어하는 컨트롤러를 실행



이러한 구성 요소들은 함께 작동하여 각 Kubernetes 클러스터의 상태가 미리 정의된 원하는 상태 desired state 와 일치하는지 확인합니다.





---





📌 kube-apiserver

kube API 서버는 사용자·컴포넌트가 쿠버네티스 클러스터와 쉽게 통신할 수 있도록 합니다.

드물게, 모니터링 시스템이나 써드파티 서비스들이 클러스터들 간 통신하기 위해 사용할 수도 있습니다.



kubectl과 같은 CLI를 사용하여 클러스터를 관리할 때는, API 서버와 통신하기 위해 HTTP REST API를 사용하는데요.

하지만, 스케줄러 및 컨트롤러와 같은 내부 클러스터 구성 요소는 gRPC 방식으로 통신합니다.
API 서버는 TLS를 통한 안전성을 위해 다른 컴포넌트와 암호화 통신을 합니다.



kube-apiserver의 주요 역할은 다음과 같습니다.



✔️ API 요청을 관리

✔️ API 객체 검증

✔️ 사용자 인증 및 권한 부여 authenticate & authorize

✔️ 컨트롤 플레인과 워커 노드 컴포넌트들 사이에서 위치 조정 처리

✔️ ...



API 서버는 etcd에서만 작동합니다.

또, 내장된 bastion API 서버 프록시를 포함하는데, 이를 통해 Cluster IP 서비스에 대한 외부 액세스를 가능하게 합니다.







---



📌 etcd

etcd는 key-value 데이터 저장소입니다.
Kubernetes 클러스터에서 저장되는 데이터를 위해 설계되었는데,

가령 Pod 들이나 각 Pod들의 상태, 그리고 Namespace 들과 관련된 데이터를 저장합니다.



간단히 말하면, 만약 kubectl을 사용하여 쿠버네티스 오브젝트 세부 정보를 얻으려고 한다면,

바로 etcd에서 해당 데이터를 가져오는 것입니다.



Kubernetes는 분산형 시스템으로 분산형 특성을 지원하는 etcd와 같은 효율적인 분산형 데이터베이스가 필요합니다.
백엔드 서비스 디스커버리backend service discovery 와 데이터베이스 역할을 동시에 수행합니다.
Kubernetes 클러스터의 뇌라고 할 수 있습니다.

etcd는 보안을 위해 오직 API 서버에서만 접근할 수 있습니다.

etcd는 일관성과 가용성을 엄격하게 지키기 위해 raft consensus algorithm 을 사용합니다.

고가용성과 노드 장애에 견딜 수 있도록 leader-member 방식으로 작동합니다.

또한 Pod과 같은 객체를 배포할 때도 etcd에서 엔트리가 생성됩니다.







✔️ Key-Value Data

etcd는 gRPC를 이용한 key-value API를 제공합니다.

참고로, gRPC 게이트웨이는 모든 HTTP API 호출을 gRPC 메시지로 변환하는 RESTful 프록시로,

Kubernetes에 이상적인 데이터베이스입니다.



 Kubernetes 객체의 모든 구성, 상태 및 메타데이터를 저장합니다.

메타데이터에는 pods, secrets, daemonsets, deployments, configmaps, statefulsets 등이 있습니다.

모든 객체는 /registry 디렉토리 key 아래에 key-value 형식으로 저장됩니다.

예를 들어 기본 네임스페이스의 Nginx라는 이름의 Pod 정보는 /registry/pods/default/nginx 아래에 있습니다







✔️ Watch

Kubernetes의 api-server는 etcd의 watch 기능을 사용하여 객체의 상태에 대한 변경 사항을 모니터링합니다.



더 구체적으로는, 클라이언트가 Watch() API를 이용해 이벤트를 subscribe 할 수 있도록 해줍니다.

Kube-api-server는 etcd의 watch 기능을 이용해 객체의 상태 변화를 추적합니다.



Control Plane에서 유일한 🔗 Statefulset 컴포넌트이기도 합니다.

Statefulsets: Pod 집합의 Deployment와 Scaling을 관리하며, 파드들의 순서 및 고유성을 보장. 상태를 가진 앱에 사용되는 API 객체







---





📌 kube-scheduler

kube-scheduler는 워커 노드에서 Kubernetes pod의 스케줄링을 담당합니다.

한 Pod를 배포할 때 CPU, memory, affinity, taints 나 tolerations, priority, persistent volumes (PV) 등과 같은 포드 요구 사항을 지정합니다.



스케줄러의 주된 역할은 생성된 요청을 식별하고, 요구 사항을 충족하는 Pod가 배치될 가장 적합한 노드를 선택하는 것입니다.

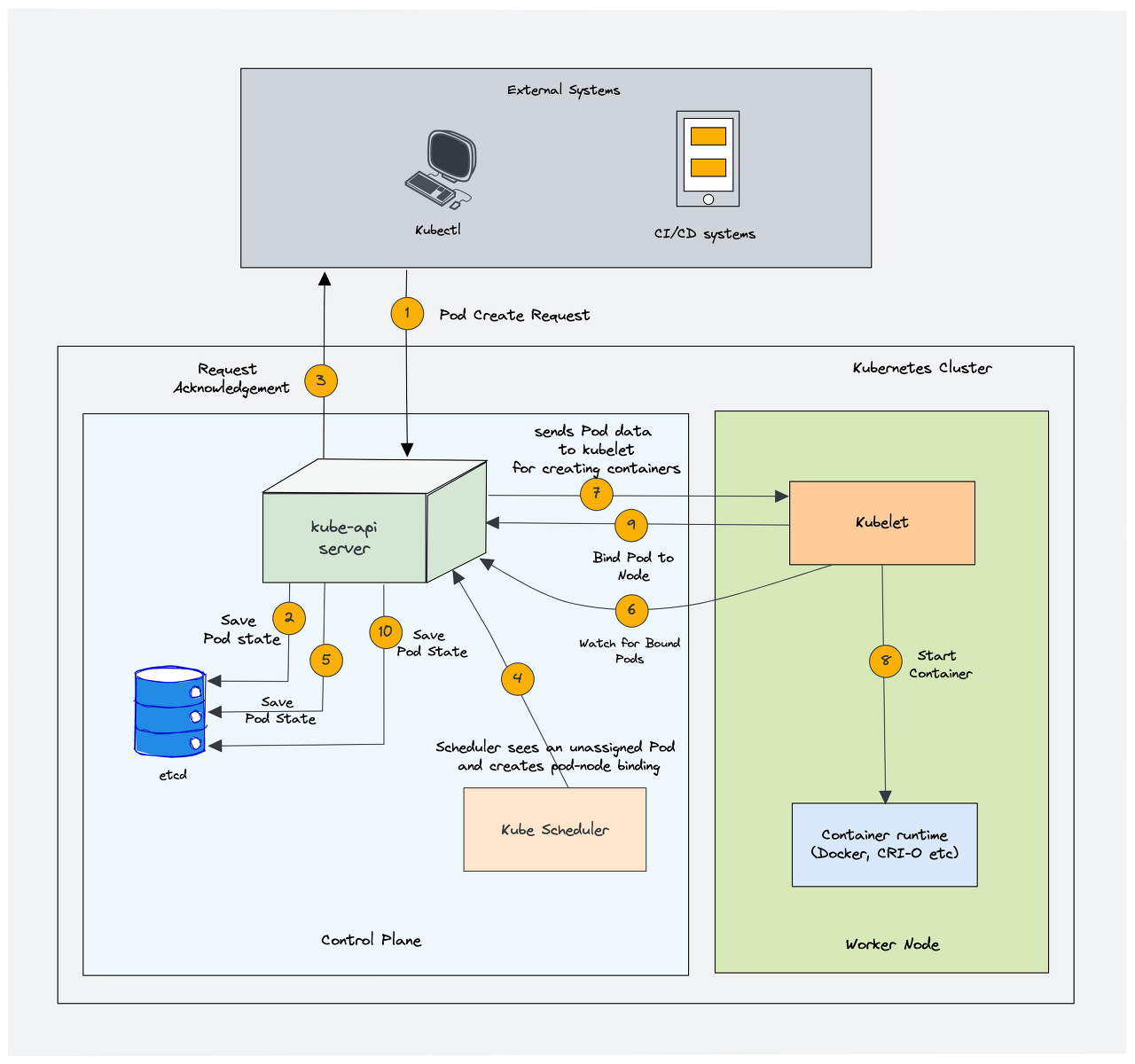

다음 이미지는 스케줄러 작동 방식을 보여줍니다.



https://devopscube.com/kubernetes-architecture-explained/







하나의 Kubernetes 클러스 내에는 하나 이상의 워커 노드가 존재할 수 있습니다.



그렇다면, 과연 어떻게 스케줄러는 모든 워커 노드들 중에서 하나를 지정할까요?



스케줄러는 Scheduling cycle과 Binding cycle 두 단계로 되어 있고, 이를 둘을 합쳐 스케줄링 컨텍스트라고 합니다.



scheduling cycle은 워커 노드를 선택하고, binding cycle은 그 변화를 클러스터에 적용합니다.

scheduling cycle에서는 kube-scheduler는 최적의 노드를 선택하기 위해, filtering 과 scoring 작업을 수행합니다.

binding cycle에서는 binding 이벤트를 생성합니다.





1. Scheduling Cycle: Filtering

Pod를 스케줄할 수 있는 가장 적합한 노드를 찾습니다.



예를 들어, Pod를 실행할 자원이 있는 워커 노드가 5개인 경우에는 5개의 노드를 모두 선택합니다.

노드가 없으면 pod는 스케줄이 불가능하기 때문에, 스케줄링 큐 scheduling queue 로 이동합니다.



대규모의 클러스터일 경우, 100개의 워커 노드가 있다고 치면, 스케줄러는 모든 노드를 순회하지 않습니다.

round-robin 방식으로 먼저 50% 이상의 노드에 대해 순차적으로 조회iterate 합니다.

50%라고 말한 이유는, percentageOfNodesToScore 라는 스케줄러 구성 파라미터의 값을 참고 하며,

기본값이 일반적으로 50%입니다.



워커 노드가 여러 영역zone 에 분산되어 있으면, 스케줄러는 다른 영역zone 의 노드까지 순차적으로 조회iterate 합니다.

매우 큰 클러스터의 경우에는, percentageOfNodesToScore 의 기본값은 5%입니다.





스케줄러는 스케줄링을 위해 항상 우선순위가 높은 pod들을 우선순위가 낮은 pod들보다 먼저 배치합니다.
어떤 경우에는, pod가 선택된 노드에서 실행되기 시작한 후에, pod가 제거되거나 다른 노드들로 이동될 수 있습니다.

ref. Pod 우선순위 가이드





2. Scheduling Cycle: Scoring

스케줄러가 필터링된 워커 노드들에 점수를 부여하여 노드들의 순위를 매깁니다.

스케줄러는 여러 스케줄링 플러그인들을 호출하여 스코어링을 합니다.



그중, 가장 높은 순위를 가지는 워커 노드가 포드 스케쥴링을 위해 선택됩니다.

만약 모든 노드들이 동일한 순위를 가지면, 한 노드가 임의로 선택됩니다.





3. Binding cycle: Binding Event

노드가 선택되면, 스케줄러는 API서버에 binding 이벤트를 생성합니다.

이때 binding 이벤트란, pod와 node를 binding하는 이벤트를 의미합니다.





직접 커스텀한 스케줄러를 생성해서 기본 스케줄러와 함께 두 스케줄러를 클러스터 내 동시에 실행할 수 있습니다.

pod를 배포할 때는 pod 매니페스트에서 사용자 지정 스케줄러를 지정할 수 있습니다.

따라서 사용자 지정 스케줄러 로직을 기반으로 스케줄링 결정이 내려지게 됩니다.



스케줄러에 플러그인 가능한 스케줄링 프레임워크가 있습니다.

즉, 사용자 지정 플러그인을 스케줄링 워크플로우에 추가할 수 있습니다.







---





📌 kube-controller-manager

Kube-controller-manager는 모든 컨트롤러를 관리하고,

컨트롤러는 클러스터를 원하는 상태로 유지하기 위해 지속적으로 시도합니다.

커스텀한 리소스를 정의하여 custom controllers과 함께 사용해서 kubernetes 를 확장할 수 있습니다.

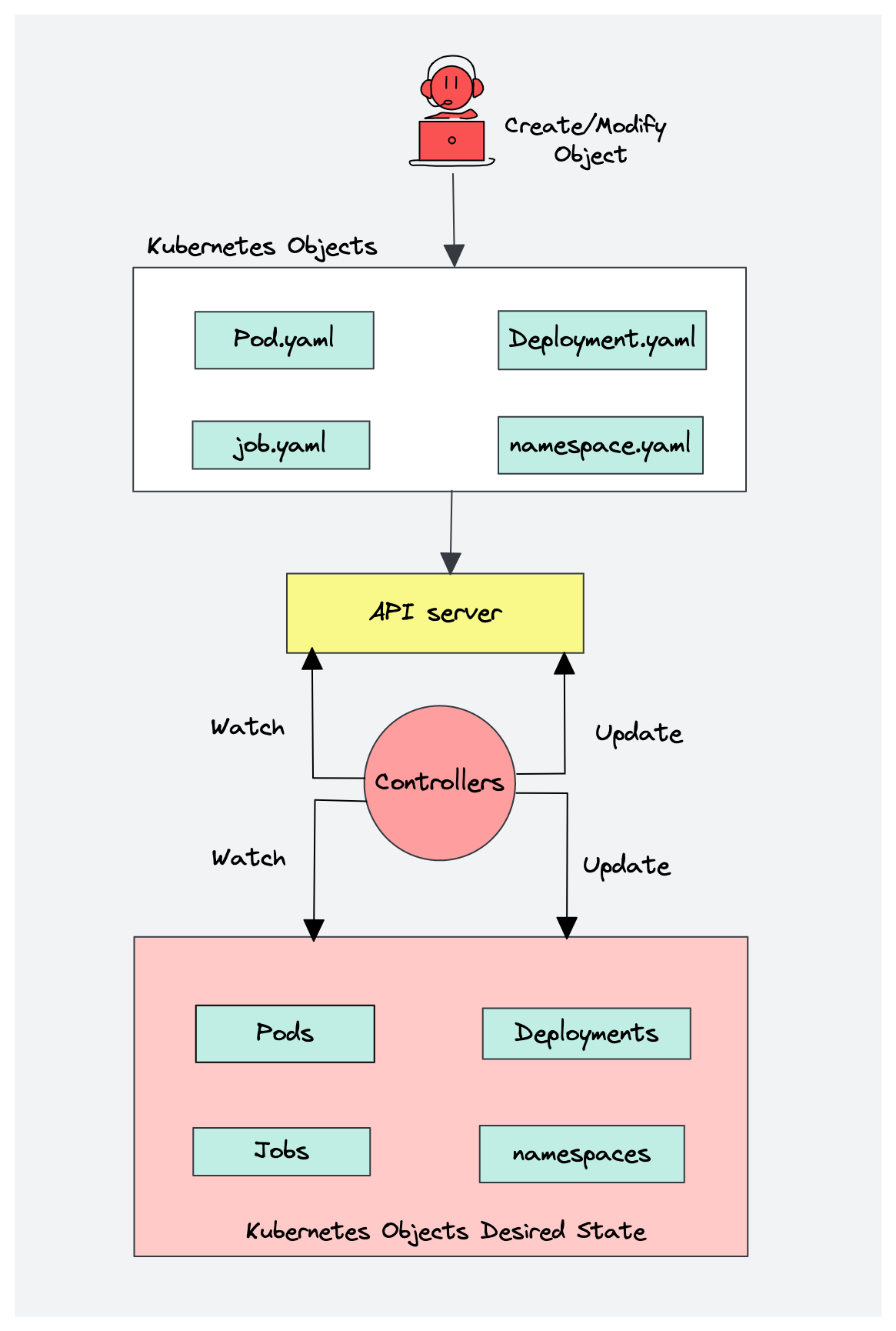

https://devopscube.com/kubernetes-architecture-explained/







컨트롤러는 무한한 컨트롤 루프를 실행하는 프로그램으로,
지속적으로 실행되면서 원하는 물체의 상태를 실제와 비교하며 관찰하며 둘이 최대한 가까워지도록 조정합니다.

각 컨트롤러는 현재 클러스터 상태를 원하는 상태에 가깝게 이동하려고 합니다.



Controller ?

로보틱스(robotics)나 자동화 장치(automation)에서는,
제어 루프 control loop 는 시스템의 상태를 조절하기 위해 무한 루프입니다.

제어 루프의 예시를 들자면, '온도 조절기'가 있습니다.
온도를 설정하면 온도 조절기는 원하는 상태를 알려줍니다.
실제 실내 온도는 현재 상태이며,
이 현재 상태를 원하는 상태에 가깝게 만들도록 온도 조절기는 장치를 켜거나 끄는 역할을 합니다.
−−

Kubernetes 에서 컨트롤러는 클러스터의 상태를 관찰한 다음,
필요한 곳에 변경시키거나 변경을 요청하는 컨트롤 루프입니다.
각 컨트롤러는 현재 클러스터 상태를 원하는 상태에 가까워지도록 조절합니다.





가령, 매니페스트 파일 (YAML) 에서 원하는 상태를 지정하고 Deployment 를 생성한다고 가정해봅시다.

이 때, 두 개의 레플리카와 각각 하나의 volume mount와 configmap 맵 등을 지정합니다.
내장된 배포 컨트롤러는 배포가 항상 원하는 상태로 유지되도록 보장합니다.

사용자가 5개의 레플리카으로 deployment 를 업데이트하면,

배포 컨트롤러가 원하는 상태인 5개의 레플리카가 되도록 확인하고 조정합니다.





Kube-controller-manager는 Kubernetes의 모든 Controller를 관리합니다.

Kubernetes가 기본적으로 지원하는 것 중, 중요한 Controller 는 다음과 같습니다.



- Node controller: 노드가 다운되었을 때 이를 인지하고 응답하는 역할

- Job Controller (Kubernetes Jobs): 일회성 작업을 나타내는 작업 객체를 관찰한 다음, Pods를 생성하여 해당 작업을 완료하도록 실행

- Endpoints controller: EndpointSlice 개체를 채움 Populates (Service 들과 Pod 들 사이의 링크 제공)

- ServiceAccounts controller: 새로운 Namespace 에 대한 기본 ServiceAccounts를 생성합니다.

- Deployment controller

- Replicaset controller

- DaemonSet controller

- CronJob Controller

- Namespace controller

...



논리적으로 각 컨트롤러는 별개의 프로세스이지만,

복잡성을 줄이기 위해 모두 하나의 바이너리로 컴파일되어 하나의 프로세스로 실행됩니다.







---





📌 cloud-controller-manager

Cloud Controller Manager, CCM



쿠버네티스 컨트롤 플레인 컴포넌트 중 하나로, 클라우드 컨트롤 로직을 처리합니다.
Kubernetes가 클라우드 환경에 배포되면 cloud-controller-manager 는

Cloud Platform API와 Kubernetes 클러스터 사이의 브리지 역할을 합니다.

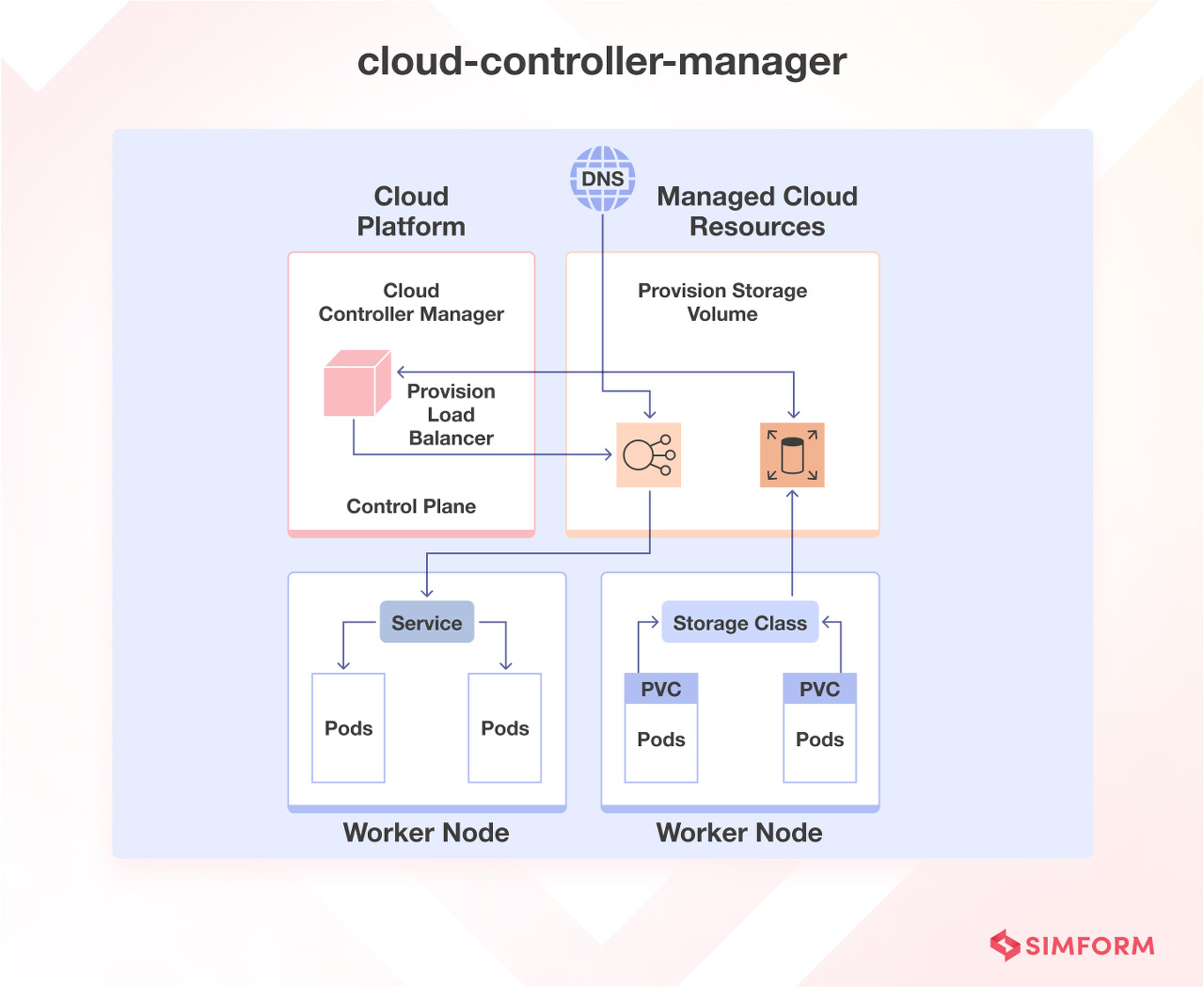

https://www.simform.com/blog/kubernetes-architecture/#:~:text=The%20Kubernetes%20architecture%20follows%20a,the%20cloud)%20or%20physical%20servers.





쿠버네티스 핵심 구성 요소가 독립적으로 작동할 수 있으며,

클라우드 공급자가 플러그인을 사용하여 쿠버네티스와 통합할 수 있습니다.
(예를 들어, 쿠버네티스 클러스터와 AWS 클라우드 API 간의 인터페이스)



클라우드 컨트롤러 통합을 통해 Kubernetes 클러스터는 instances (for nodes), Load Balancers (for services), and Storage Volumes (for persistent volumes)과 같은 클라우드 리소스를 프로비저닝할 수 있습니다.

온프레미스 환경에서 쿠버네티스를 실행시킨다면, 클러스터는 cloud-controller-manager 를 갖지 않습니다.



kube-controller-manager와 마찬가지로, cloud-controller-manager도 논리적으로 여러개의 독립된 제어 루프를 하나의 바이너리로 결합시켜 하나의 프로세스로 실행시킵니다.

성능을 향상시키거나 장애를 견딜 수 있도록tolerate failures 하기 위해, 수평 확장(하나 이상의 복사본 실행 ) 이 가능합니다.

다음 컨트롤러는 클라우드 클라우드 제공자 dependency 들을 가질 수 있습니다:





✔️ Node controller

응답 중단 후, 클라우드에서 노드가 삭제되었는지 확인하기 위해 클라우드 제공자를 확인합니다.

클라우드 제공자 API와 대화하여 노드 관련 정보를 업데이트합니다.

예를 들어, node labeling & annotation, hostname 가져오기, CPU & memory 사용 가능 여부, nodes health 등



✔️ Route controller

기본underlying 클라우드 인프라스트럭처에서 Route를 설정합니다.

클라우드 플랫폼의 네트워크 라우팅을 설정하는 책임을 가지며, 이를 통해 Pod들이 서로 통신할 수 있습니다.



✔️ Service controller

클라우드 제공자 로드밸런서 생성, 업데이트 및 삭제합니다.

쿠버네티스 서비스를 위한 로드 밸런서 배포나 IP 주소 할당을 책임집니다.





전반적으로 Cloud Controller Manager는 kubernetes가 사용하는 클라우드를 위한 리소스의 라이프사이클을 관리합니다.
